پمپ آب چیلر

پمپ آب چیلر چگونه کار می‌کند؟

پمپ داخل مدار چیلر، مایع خنک‌کننده را از مخزن به سمت بخش موردنظر دستگاه هدایت می‌کند. مایع در مسیر گردش، گرمای ایجادشده را جذب می‌کند و دوباره به چیلر بازمی‌گردد.

در این فرایند، وظیفه پمپ ایجاد و حفظ گردش مایع خنک‌کننده است و خود پمپ آب را سرد نمی‌کند. دفع گرمای جذب‌شده توسط بخش‌های خنک‌کننده چیلر انجام می‌شود.

میزان جریان موردنیاز به مدل چیلر، طول و مقاومت مسیر، قطر شیلنگ‌ها و مشخصات بخشی که باید خنک شود بستگی دارد.

پمپ آب چیلر چه نقشی در دستگاه لیزر دارد؟

گردش مناسب مایع خنک‌کننده برای انتقال حرارت از بخش‌هایی که هنگام کار گرم می‌شوند ضروری است. کاهش یا قطع جریان می‌تواند عملکرد خنک‌کاری را مختل کند و باعث افزایش دمای بخش موردنظر شود.

به همین دلیل عملکرد پمپ باید همراه با سایر اجزای مدار مانند مخزن، شیلنگ‌ها، اتصالات، کنترل دما و تجهیزات تشخیص جریان بررسی شود.

در دستگاه‌های CO2، مدار خنک‌کننده معمولاً برای کنترل دمای تیوب لیزر استفاده می‌شود. در چیلرهای مخصوص تجهیزات فایبر نیز، بسته به طراحی چیلر، مایع در مدارهای مربوط به سورس یا مجموعه اپتیکی به گردش درمی‌آید.

انواع پمپ آب چیلر روتک

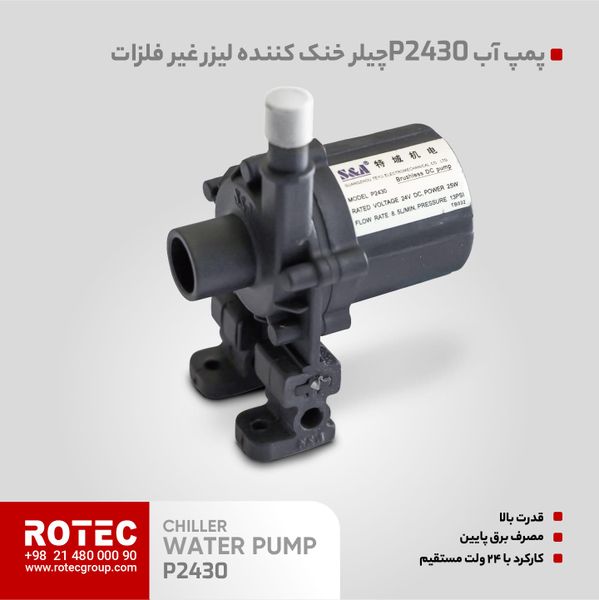

پمپ آب چیلر P2430

پمپ P2430 از برند S&A با توان ۳۰ وات و ولتاژ ۲۴ ولت است. این مدل برای چیلرهای CW3000 تا CW5200 معرفی شده است.

پمپ P2430 در زیر مخزن چیلر قرار می‌گیرد و با گردش مایع خنک‌کننده، جریان موردنیاز مدار را تأمین می‌کند. موتور این مدل از نوع براشلس با تغذیه DC است.

پمپ آب چیلر P2450

پمپ P2450 نیز از برند S&A است و توان آن ۵۰ وات است. ساختار این مدل به P2430 شباهت دارد، اما برای انتخاب آن باید مدل دقیق چیلر و مشخصات مدار گردش مایع بررسی شوند.

توان بیشتر P2450 به این معنی نیست که می‌توان آن را بدون بررسی به‌جای P2430 استفاده کرد. مدل دقیق چیلر، مشخصات الکتریکی، محل نصب و نیاز مدار باید پیش از جایگزینی بررسی شوند.

مقایسه پمپ آب چیلر P2430 و P2450

انتخاب میان این دو مدل نباید فقط براساس توان پمپ انجام شود. سازگاری با مدل چیلر و مدار گردش مایع معیار اصلی انتخاب است.

تفاوت پمپ آب چیلر با خود چیلر چیست؟

چیلر مجموعه‌ای است که وظیفه کنترل دمای مایع خنک‌کننده و دفع گرمای جذب‌شده از دستگاه را بر عهده دارد. پمپ آب یکی از اجزای این مجموعه است و وظیفه آن به گردش درآوردن مایع در مدار است.

بنابراین خرابی پمپ با خرابی کامل چیلر یکسان نیست. در صورت بروز مشکل در خنک‌کاری باید پمپ، مسیر جریان، تجهیزات تشخیص جریان، مخزن، اتصالات و سایر اجزای چیلر بررسی شوند.

دبی و فشار پمپ آب چیلر چه اهمیتی دارند؟

پمپ باید بتواند جریان موردنیاز مدار را تأمین کند. اگر دبی یا فشار قابل استفاده کافی نباشد، گردش مایع کاهش پیدا می‌کند و انتقال حرارت به‌درستی انجام نمی‌شود.

از طرف دیگر، توان بیشتر پمپ الزاماً به معنی عملکرد بهتر نیست. مشخصات پمپ باید با طراحی مدار، مقاومت مسیر، قطر شیلنگ‌ها و مدل چیلر هماهنگ باشند.

به همین دلیل هنگام تعویض پمپ، مدل پمپ قبلی و مدل دقیق چیلر باید مشخص باشند.

آیا می‌توان پمپ آب قوی‌تر روی چیلر نصب کرد؟

توان بالاتر به‌تنهایی معیار مناسبی برای انتخاب پمپ جایگزین نیست. پمپ جدید باید از نظر ولتاژ، مشخصات الکتریکی، دبی و فشار، ابعاد، محل نصب و نحوه اتصال به مدار با چیلر سازگار باشد.

بنابراین جایگزینی P2430 با P2450 یا برعکس نباید فقط براساس اختلاف توان ۳۰ و ۵۰ وات انجام شود.

چه زمانی پمپ آب چیلر باید بررسی شود؟

موارد زیر می‌توانند نیاز به بررسی پمپ یا مدار گردش مایع را نشان دهند:

• کاهش یا قطع جریان مایع خنک‌کننده
• ایجاد صدای غیرعادی از پمپ
• افزایش غیرعادی دمای دستگاه
• نوسان جریان مایع در مدار
• نمایش خطای مربوط به گردش مایع در چیلرهای مجهز به این قابلیت
• نشتی از محل پمپ یا اتصالات
• روشن‌نشدن پمپ
• عملکرد نامنظم پمپ پس از روشن‌شدن چیلر

وجود این علائم الزاماً به معنی خرابی پمپ نیست. گرفتگی مسیر، تاخوردگی شیلنگ، وجود هوا در مدار، کاهش سطح مایع، مشکل اتصالات یا ایراد در بخش تغذیه و کنترل چیلر نیز باید بررسی شوند.

چرا جریان مایع خنک‌کننده کاهش پیدا می‌کند؟

کاهش جریان می‌تواند دلایل مختلفی داشته باشد. گرفتگی یا آلودگی مسیر، تاخوردگی شیلنگ، وجود هوا در مدار، کاهش سطح مایع، خرابی پمپ یا محدودشدن مسیر ورودی و خروجی از مواردی هستند که باید بررسی شوند.

نوع مایع مورد استفاده نیز اهمیت دارد. بهتر است از آب مقطر، آب دیونیزه یا مایع توصیه‌شده توسط سازنده چیلر استفاده شود و از اضافه‌کردن مواد دیگر بدون بررسی دستورالعمل سازنده خودداری شود.

هنگام تعویض پمپ آب چیلر چه مواردی بررسی شوند؟

پیش از تهیه پمپ جایگزین، ابتدا باید مشخص شود مشکل واقعاً از خود پمپ است. گرفتگی مسیر، نشتی شیلنگ‌ها، کاهش سطح مایع، ایراد اتصالات الکتریکی یا مشکل در ورودی و خروجی پمپ نیز می‌توانند باعث اختلال در گردش مایع شوند.

در صورت نیاز به تعویض، موارد زیر باید بررسی شوند:

• مدل دقیق چیلر
• مدل پمپ قبلی
• ولتاژ کاری پمپ
• توان پمپ
• دبی و فشار موردنیاز مدار
• مشخصات الکتریکی
• نوع و محل اتصالات ورودی و خروجی
• ابعاد و فضای نصب
• نحوه قرارگیری پمپ در چیلر
• نوع سوکت و اتصالات الکتریکی

شباهت ظاهری دو پمپ به معنی سازگاری کامل آن‌ها با یک چیلر نیست و نباید بدون بررسی مشخصات، پمپی با ولتاژ، دبی یا فشار متفاوت نصب شود.

قیمت پمپ آب چیلر دستگاه لیزر

قیمت پمپ آب چیلر به مدل، توان، مشخصات الکتریکی، برند و موجودی محصول بستگی دارد.

برای تهیه پمپ جایگزین بهتر است مدل دقیق چیلر و پمپ فعلی مشخص شود تا سازگاری قطعه جدید با مدار خنک‌کننده بررسی شود.

برای بررسی سازگاری پمپ آب با چیلر، استعلام موجودی و دریافت قیمت روز، می‌توان با واحد قطعات روتک به شماره ۰۲۱۴۸۰۰۰۰۹۰ تماس گرفت.
