دستگاه حکاکی لیزری روی فلزات

برای خرید دستگاه حکاکی لیزری، علاوه بر نوع متریال و توان سورس، باید مشخصات هد، لنز، نرم‌افزار کنترل، کیفیت خروجی و ظرفیت تولید بررسی شود. دستگاهی که برای درج شماره سریال روی قطعات صنعتی انتخاب می‌شود، ممکن است از نظر توان، محدوده حکاکی و تجهیزات جانبی با دستگاه موردنیاز برای حکاکی عمقی یا نشانه‌گذاری قطعات حساس تفاوت داشته باشد. بررسی این معیارها پیش از خرید، انتخاب مدل متناسب با نیاز تولید و شرایط کارگاه را آسان‌تر می‌کند.

انتخاب دستگاه براساس نوع حکاکی و نتیجه موردنیاز

پیش از مقایسه مدل‌ها باید مشخص شود چه نوع اثری روی قطعه موردنیاز است. درج شماره سریال، حکاکی لوگو، ایجاد کدهای رهگیری و اجرای نقش‌های عمقی از نظر تنظیمات دستگاه و زمان پردازش تفاوت دارند.

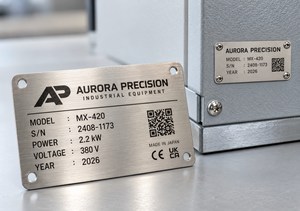

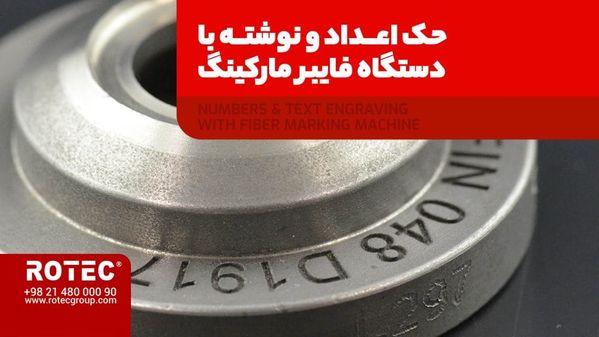

در مارکینگ صنعتی، خوانایی نوشته، کنتراست و یکنواختی نشانه اهمیت دارد. برای حکاکی تزئینی، وضوح خطوط و ظاهر نهایی سطح بررسی می‌شود. در حکاکی عمقی نیز مقدار برداشت ماده، یکنواختی عمق و زمان اجرای طرح از معیارهای اصلی هستند.

اگر قطعه در معرض سایش، شست‌وشو یا شرایط محیطی خاص قرار دارد، مقاومت نشانه باید متناسب با همان شرایط آزمایش شود. دائمی‌بودن اثر حکاکی به‌تنهایی تضمین‌کننده مقاومت آن در تمام شرایط نیست.

بررسی سورس لیزر و انتخاب توان مناسب

سورس لیزر وظیفه تولید پرتو را بر عهده دارد و مشخصات آن بر نوع حکاکی، میزان برداشت ماده، کیفیت اثر و زمان پردازش تأثیر می‌گذارد. هنگام خرید، علاوه بر توان خروجی، برند، سری سورس، محدوده فرکانس و ویژگی‌های پالس باید بررسی شوند.

در دستگاه‌های فایبر مارکینگ روتک از سورس‌های پالسی Raycus با طول موج ۱۰۶۴ نانومتر استفاده می‌شود. مدل‌های ۳۰ وات با سورس‌های سری Q، QS یا QB و مدل‌های ۵۰، ۶۰، ۷۰ و ۱۰۰ وات با سورس سری QB عرضه می‌شوند. این سری‌ها از نظر مشخصات پالس و امکانات کنترل تفاوت دارند و انتخاب آن‌ها باید متناسب با نوع عملیات انجام شود.

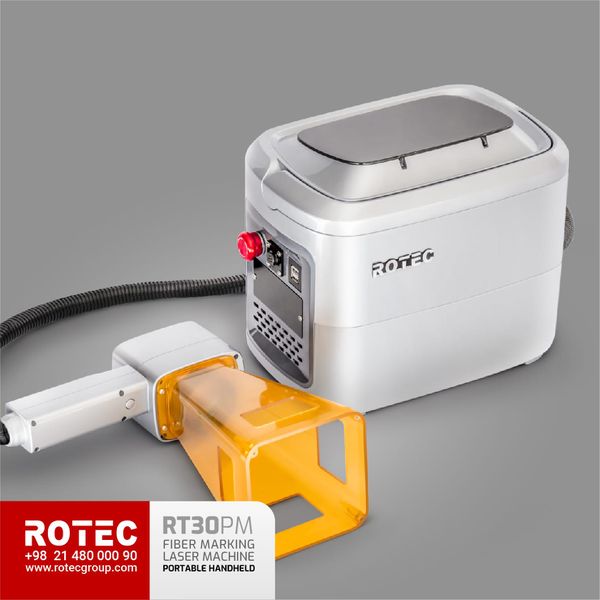

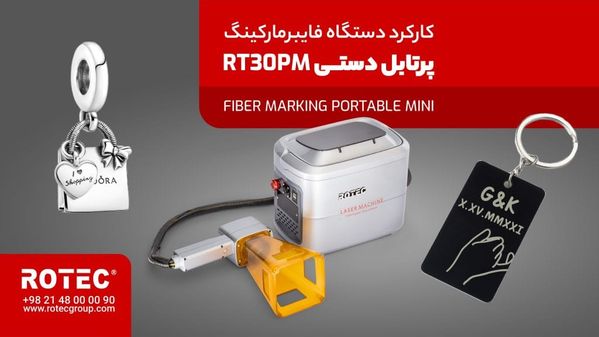

مدل دستی RT30PM دارای سورس فایبر MAX با توان ۳۰ وات است. این دستگاه برای درج شناسه و حکاکی موضعی روی قطعات فلزی بزرگ یا نصب‌شده کاربرد دارد.

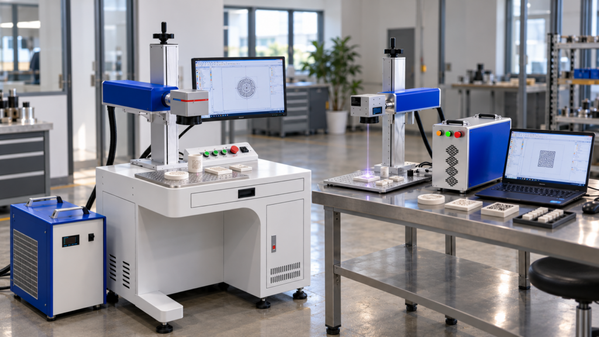

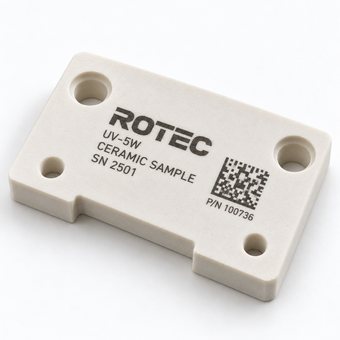

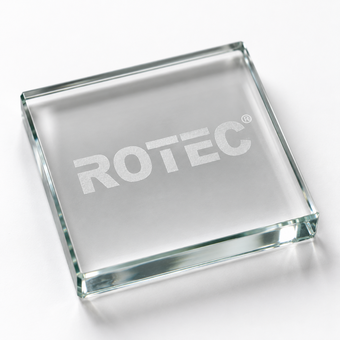

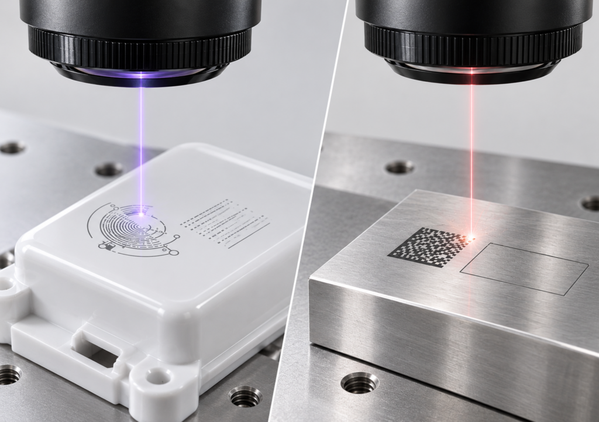

در مقابل، دستگاه‌های UV روتک از سورس JPT با توان ۵ وات و طول موج ۳۵۵ نانومتر استفاده می‌کنند. این فناوری برای نشانه‌گذاری برخی پلاستیک‌ها، شیشه و متریال‌های حساس به حرارت قابل‌بررسی است.

توان بیشتر در دستگاه‌های فایبر ممکن است زمان برداشت ماده را کاهش دهد، اما کیفیت و عمق نهایی به مشخصات سورس، جنس متریال، لنز و تنظیمات بستگی دارد. همچنین توان ۵ وات UV نباید مستقیماً با توان ۳۰ یا ۶۰ وات فایبر مقایسه شود؛ زیرا فناوری و نوع برهم‌کنش پرتو با متریال متفاوت است.

برای بررسی تخصصی‌تر مشخصات سورس و توان‌های موجود می‌توان به صفحه دستگاه فایبر مارکینگ روتک مراجعه کرد.

تأثیر هد گالوانومتری بر دقت و سرعت حکاکی

هد گالوانومتری با استفاده از آینه‌های متحرک، مسیر پرتو را روی سطح قطعه کنترل می‌کند. سرعت و دقت حرکت این آینه‌ها بر اجرای نوشته‌ها، خطوط ظریف، لوگو و کدهای شناسایی تأثیر دارند.

در مدل‌های فایبر مارکینگ دسکتاپ و پرتابل روتک از هد Sino SG7110 استفاده می‌شود. هنگام بررسی مشخصات هد، سرعت اسکن، دقت تکرارپذیری و هماهنگی آن با سورس و لنز اهمیت دارند.

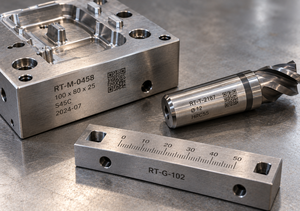

برای کاربردهایی مانند درج کدهای کوچک، شماره‌گذاری قطعات دقیق و حکاکی خطوط مدرج روی ابزارهای اندازه‌گیری، تکرارپذیری حرکت پرتو اهمیت بیشتری دارد. در سفارش‌های پرتعداد نیز عملکرد هد باید در کنار زمان واقعی اجرای طرح بررسی شود.

سرعت اسکن بالاتر به‌تنهایی به معنی حکاکی سریع‌تر همه متریال‌ها نیست. در بعضی عملیات، دستیابی به عمق یا کنتراست موردنیاز مستلزم کاهش سرعت حرکت پرتو یا اجرای چندباره طرح است.

انتخاب لنز مناسب و محدوده حکاکی

لنز، پرتو لیزر را روی سطح قطعه متمرکز می‌کند و محدوده قابل حکاکی را مشخص می‌سازد. انتخاب لنز باید براساس ابعاد طرح، اندازه جزئیات و فاصله کاری انجام شود.

در دستگاه‌های فایبر مارکینگ روتک، محدوده‌های ۱۰×۱۰، ۲۰×۲۰ و ۳۰×۳۰ سانتی‌متر از گزینه‌های قابل‌بررسی هستند. دستگاه‌های UV مدل RT5DU و RT5PU نیز دارای محدوده استاندارد ۱۵۰×۱۵۰ میلی‌متر هستند و محدوده ۲۰۰×۲۰۰ میلی‌متر برای آن‌ها به‌صورت اختیاری ارائه می‌شود.

افزایش محدوده حکاکی با تغییر ویژگی‌های اپتیکی همراه است و ممکن است بر اندازه نقطه لیزر و وضوح جزئیات اثر بگذارد. برای درج کدهای کوچک و نوشته‌های ظریف، تمرکز پرتو و کیفیت خطوط اهمیت دارد؛ درحالی‌که اجرای طرح‌های بزرگ‌تر به محدوده اسکن متناسب نیاز دارد.

هنگام خرید باید محدوده حکاکی لنز، فاصله کاری، ارتفاع قطعه و فضای قابل استفاده زیر هد جداگانه بررسی شوند. اندازه سطح حکاکی الزاماً برابر با حداکثر ابعاد قطعه قابل استقرار در دستگاه نیست.

انتخاب ساختار دستگاه براساس شرایط قطعه

نحوه قرارگیری قطعه و محل انجام عملیات از معیارهای انتخاب ساختار دستگاه هستند. در مدل‌های دسکتاپ و پرتابل دارای دکل، قطعه زیر هد قرار می‌گیرد و فاصله آن تا لنز متناسب با شرایط فوکوس تنظیم می‌شود.

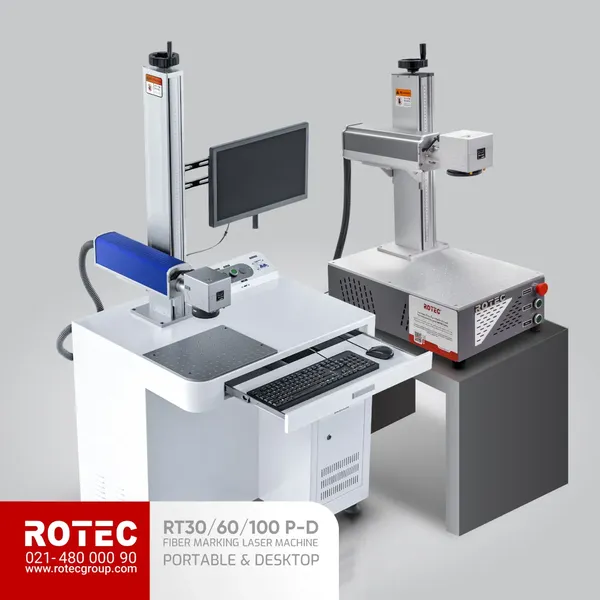

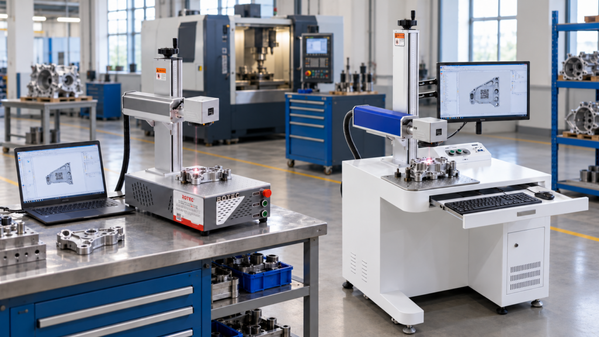

مدل‌های دسکتاپ برای استقرار ثابت در کارگاه و تکرار عملیات روی قطعات قابل‌جابه‌جایی مناسب هستند. مدل‌های پرتابل دارای دکل، بدنه کوچک‌تری دارند و انتقال آن‌ها میان ایستگاه‌های کاری آسان‌تر است.

برای قطعات بلند یا حجیم، ارتفاع دکل و فضای زیر هد باید بررسی شود. در سفارش‌های پرتعداد نیز امکان ثابت‌کردن سریع قطعه در موقعیت مشخص اهمیت دارد.

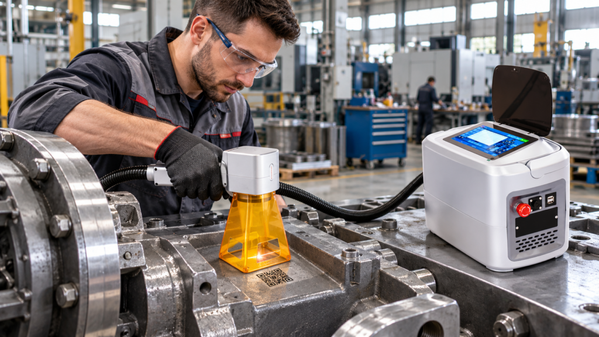

اگر حکاکی روی تجهیزات نصب‌شده، قطعات سنگین یا بخش‌هایی از ماشین‌آلات انجام می‌شود، مدل دستی RT30PM می‌تواند گزینه قابل‌بررسی باشد. در این دستگاه، هد به محل حکاکی منتقل می‌شود؛ اما محدوده اسکن ۱۱۰×۱۱۰ میلی‌متر، نحوه قرارگیری هد و شرایط ایمنی محل همچنان باید در نظر گرفته شوند.

نرم‌افزار کنترل و آماده‌سازی فایل حکاکی

نرم‌افزار کنترل برای واردکردن طرح، تنظیم پارامترهای لیزر و اجرای عملیات روی قطعه استفاده می‌شود. مدل‌های فایبر مارکینگ روتک از نرم‌افزار EZCad 2 استفاده می‌کنند که امکان آماده‌سازی و اجرای نوشته، لوگو، شماره سریال و انواع طرح‌های گرافیکی را فراهم می‌کند.

طرح‌ها می‌توانند در نرم‌افزارهایی مانند CorelDRAW، Adobe Illustrator و AutoCAD آماده شوند و از طریق فرمت‌های سازگار به محیط کنترل انتقال پیدا کنند. فایل‌های DXF، PLT، BMP و JPG از فرمت‌های مورد استفاده هستند.

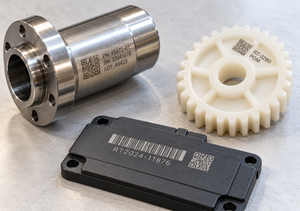

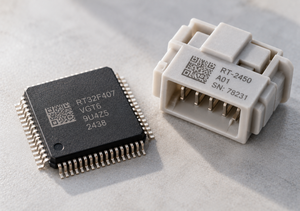

برای مجموعه‌هایی که شماره سریال متوالی، تاریخ تولید، بارکد یا کدهای دوبعدی روی محصولات درج می‌کنند، امکانات نرم‌افزار اهمیت بیشتری دارد. قابلیت تغییر اطلاعات، تنظیم موقعیت طرح و اجرای کدهای شناسایی باید متناسب با نیاز تولید بررسی شود.

مدل‌های فایبر مارکینگ دسکتاپ و پرتابل برای کنترل عملیات به رایانه متصل می‌شوند؛ درحالی‌که RT30PM دارای رایانه لمسی داخلی است و بدون نیاز به لپ‌تاپ خارجی کار می‌کند.

در مدل‌های UV نیز نرم‌افزار، نحوه تنظیم فوکوس و آماده‌سازی فایل باید متناسب با نوع متریال و جزئیات موردنظر انتخاب شوند.

تنظیم پارامترهای دستگاه و تأثیر آن‌ها بر کیفیت حکاکی

کیفیت حکاکی به هماهنگی توان خروجی، سرعت اسکن، فرکانس پالس، فاصله کانونی، فاصله خطوط و تعداد عبور پرتو بستگی دارد. این تنظیمات باید با توجه به جنس متریال، پوشش سطح و نتیجه موردانتظار انتخاب شوند.

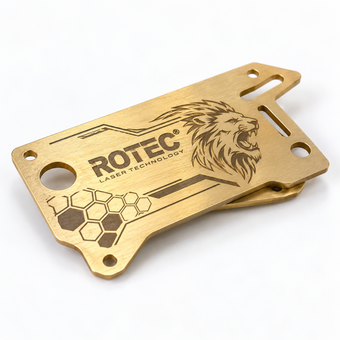

برای مثال، تنظیماتی که روی استیل نتیجه مناسبی ایجاد می‌کنند، الزاماً برای آلومینیوم آنودایزشده یا برنج مناسب نیستند. در پلاستیک‌های سازگار با UV نیز ترکیب شیمیایی، رنگ و افزودنی‌های ماده می‌توانند بر کنتراست و ظاهر نشانه اثر بگذارند.

در حکاکی عمقی، تعداد عبورها و مقدار برداشت ماده اهمیت دارد. در مارکینگ سطحی، خوانایی نوشته و کیفیت خطوط بررسی می‌شود. همچنین در قطعات حساس باید وضعیت سطح اطراف حکاکی از نظر تغییر رنگ نامطلوب یا آسیب حرارتی کنترل شود.

تنظیم پارامترها باید براساس آزمایش روی قطعه واقعی انجام شود؛ زیرا استفاده از تنظیمات یکسان برای متریال‌های مختلف همیشه نتیجه مشابهی ایجاد نمی‌کند.

بررسی کیفیت و تکرارپذیری حکاکی پیش از خرید

تست متریال یکی از روش‌های بررسی تناسب دستگاه با کاربرد موردنظر است. بهتر است آزمایش روی همان جنس، آلیاژ و پوششی انجام شود که در تولید اصلی استفاده خواهد شد.

برای ارزیابی نمونه حکاکی، معیارهای زیر اهمیت دارند:

• وضوح نوشته‌ها و جزئیات خطوط
• کنتراست و خوانایی شماره سریال یا کد
• یکنواختی عمق در حکاکی‌های فرورفته
• وضعیت سطح اطراف نشانه و میزان اثر حرارتی
• زمان واقعی اجرای طرح
• تکرارپذیری نتیجه روی چند قطعه مشابه

در کاربردهایی که از QR Code یا Data Matrix برای رهگیری محصول استفاده می‌شود، خوانایی کد باید پس از حکاکی با تجهیزات اسکن مناسب بررسی شود.

اگر قطعه در معرض مواد شوینده، رطوبت، اصطکاک یا شرایط محیطی خاص قرار دارد، مقاومت نشانه نیز باید متناسب با کاربرد نهایی آزمایش شود.

برای قطعات حساس، کنترل وضعیت سطح پس از حکاکی اهمیت دارد تا عملیات نشانه‌گذاری باعث تغییر نامطلوب ویژگی‌های قطعه نشود.

ارزیابی ظرفیت واقعی تولید و زمان چرخه حکاکی

سرعت اسکن دستگاه به‌تنهایی نشان‌دهنده تعداد قطعات قابل پردازش در هر ساعت نیست. زمان واقعی حکاکی شامل آماده‌سازی فایل، قراردادن قطعه، تثبیت موقعیت، تنظیم فوکوس، اجرای طرح، کنترل نتیجه و تعویض قطعه است.

در کارگاه‌هایی که سفارش‌های متنوع دارند، زمان تغییر طرح و تنظیمات نیز به این فرایند اضافه می‌شود. برای محاسبه ظرفیت تولید، بهتر است چند قطعه مشابه سفارش اصلی حکاکی شوند و تعداد قطعات تأییدشده در یک بازه مشخص اندازه‌گیری شود.

استفاده از فیکسچر مناسب می‌تواند زمان جانمایی و خطای موقعیت را کاهش دهد. در خطوط تولید نیز باید نحوه ورود و خروج قطعه و هماهنگی دستگاه با مراحل دیگر تولید بررسی شود.

برای حکاکی عمقی، مقایسه زمان پردازش در توان‌های مختلف اهمیت بیشتری دارد؛ زیرا برداشت ماده معمولاً به عبورهای متعدد پرتو نیاز دارد. افزایش توان زمانی توجیه اقتصادی دارد که کاهش زمان عملیات با حجم واقعی سفارش‌ها متناسب باشد.

تجهیزات جانبی موردنیاز برای حکاکی

تجهیزات جانبی باید براساس شکل قطعه، نوع عملیات و شرایط کارگاه انتخاب شوند. همه دستگاه‌ها و کاربردها به لوازم یکسان نیاز ندارند.

روتاری: برای حکاکی روی برخی قطعات مدور مانند حلقه، دستبند، لوله و قطعات استوانه‌ای، متناسب با قطر، طول و وزن قطعه

فیکسچر: برای ثابت‌کردن قطعه، کاهش خطای جانمایی و تکرار موقعیت حکاکی در سفارش‌های پرتعداد

لنزهای انتخابی: برای تغییر محدوده حکاکی متناسب با ابعاد طرح و اندازه جزئیات

تجهیزات مکش و تهویه: برای جمع‌آوری دود و ذرات حاصل از حکاکی متناسب با نوع متریال و میزان برداشت ماده

هنگام خرید باید تجهیزات استاندارد دستگاه از گزینه‌های سفارشی تفکیک شوند. سازگاری روتاری، لنز و سایر لوازم نیز باید با مدل انتخابی بررسی شود.

بررسی برق، شرایط محیطی و الزامات نصب دستگاه

پیش از خرید باید فضای نصب، مشخصات برق ورودی، شرایط تهویه و تجهیزات خنک‌کاری بررسی شوند. نیازهای مدل‌های فایبر، UV و دستی یکسان نیست.

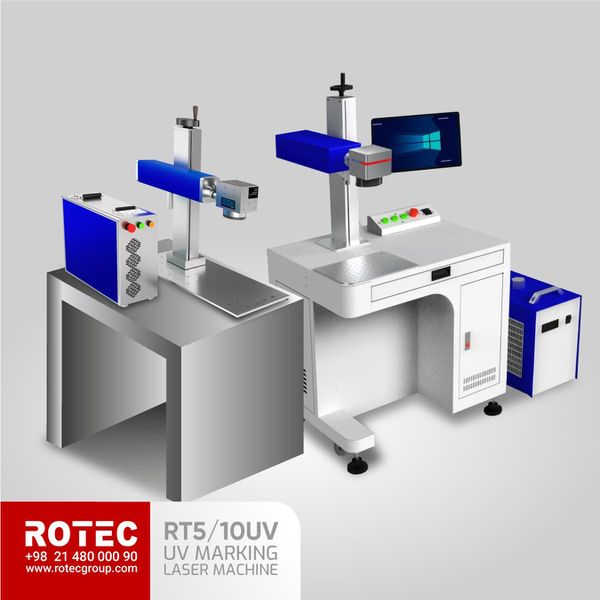

در مشخصات مدل‌های فایبر مارکینگ دسکتاپ و پرتابل روتک، برق ورودی ۲۲۰ ولت، ۵۰ هرتز و ۱۰ آمپر اعلام شده است. دستگاه‌های UV مدل RT5DU و RT5PU نیز با برق ورودی ۲۲۰ ولت و فرکانس ۵۰ هرتز معرفی شده‌اند. ظرفیت مدار برق و تجهیزات حفاظتی باید مطابق مشخصات مدل انتخابی تعیین شود.

مدل‌های فایبر مارکینگ از خنک‌کاری هوایی استفاده می‌کنند؛ بنابراین بازبودن مسیرهای گردش هوا، جلوگیری از تجمع گردوغبار و فاصله مناسب دستگاه از موانع اهمیت دارد.

در مقابل، مدل‌های UV روتک آب‌خنک هستند و به بررسی وضعیت چیلر، گردش آب و فضای مناسب برای تجهیزات خنک‌کاری نیاز دارند.

شرایط دما و رطوبت محیط نیز باید با محدوده مجاز دستگاه هماهنگ باشد. برای نمونه، در مشخصات RT30PM بازه دمای کاری صفر تا ۴۵ درجه سانتی‌گراد درج شده است. این محدوده نباید بدون بررسی به سایر مدل‌ها تعمیم داده شود؛ زیرا شرایط مجاز به مشخصات تجهیزات و سورس بستگی دارد.

محل نصب باید از نظر گردوغبار، تهویه و دسترسی مناسب برای سرویس و نگهداری نیز بررسی شود.

الزامات ایمنی در حکاکی لیزری

حکاکی لیزری بدون تماس مکانیکی ابزار با قطعه انجام می‌شود، اما این ویژگی به معنی بدون‌خطر بودن عملیات نیست. پرتو مستقیم و بازتابی، دود و ذرات حاصل از پردازش و حرارت موضعی قطعه باید کنترل شوند.

در حکاکی فلزات، به‌ویژه سطوح صیقلی و بازتابنده، امکان بازتاب خطرناک پرتو وجود دارد. استفاده از محفظه محافظ مناسب، کنترل مسیر پرتو و محدودکردن دسترسی افراد به محدوده عملیات اهمیت دارد.

عینک محافظ نیز باید متناسب با طول موج لیزر و سطح حفاظت موردنیاز انتخاب شود. تجهیزات حفاظت فردی جایگزین محفظه و کنترل‌های ایمنی دستگاه نیستند.

در دستگاه دستی RT30PM، به دلیل جابه‌جایی هد و تغییر محل حکاکی، بررسی مسیر پرتو و ایمن‌سازی محیط ضروری است.

حکاکی برخی مواد نیز می‌تواند دود یا ترکیبات خطرناک تولید کند. ترکیب متریال و پوشش سطح باید پیش از پردازش مشخص باشد و مواد حاوی کلر مانند PVC نباید با لیزر پردازش شوند.

نگهداری دستگاه و بررسی هزینه بهره‌برداری

هزینه استفاده از دستگاه حکاکی لیزری تنها به قیمت خرید محدود نمی‌شود. وضعیت سورس، هد، لنز، تجهیزات کنترل، تهویه و خنک‌کاری باید در برنامه نگهداری دستگاه در نظر گرفته شود.

تمیزکاری اصولی تجهیزات اپتیکی، کنترل اتصالات، بررسی عملکرد مکنده و جلوگیری از تجمع گردوغبار به حفظ کیفیت حکاکی کمک می‌کند. در دستگاه‌های UV، کنترل چیلر و گردش آب نیز بخشی از نگهداری دوره‌ای است.

پیش از خرید باید شرایط گارانتی، دسترسی به قطعات یدکی، آموزش اپراتور و نحوه دریافت خدمات فنی بررسی شود. هزینه توقف احتمالی تولید نیز در ارزیابی اقتصادی دستگاه اهمیت دارد.

مقایسه هزینه بهره‌برداری زمانی دقیق‌تر است که میزان استفاده روزانه، زمان سرویس، تجهیزات مصرفی و ظرفیت واقعی تولید مشخص باشند.

خرید دستگاه حکاکی یا برون‌سپاری خدمات؟

برای مجموعه‌هایی با سفارش محدود یا نامنظم، استفاده از خدمات حکاکی بیرونی ممکن است از خرید دستگاه اقتصادی‌تر باشد. در مقابل، زمانی که حکاکی بخشی ثابت از تولید است یا قطعات باید در زمان مشخصی شناسایی شوند، داشتن دستگاه در محل می‌تواند زمان جابه‌جایی و وابستگی به پیمانکار را کاهش دهد.

برای مقایسه این دو روش باید تعداد سفارش‌ها، هزینه خدمات بیرونی، زمان تحویل، هزینه اپراتور، سرمایه اولیه و هزینه نگهداری بررسی شوند.

اگر مجموعه از قبل دستگاه حکاکی دارد، ابتدا باید محدودیت اصلی تولید مشخص شود. گاهی اصلاح فیکسچر یا روش جانمایی قطعه می‌تواند ظرفیت تولید را افزایش دهد. در بعضی کاربردها نیز زمان حکاکی، نیاز به برداشت بیشتر ماده یا ناسازگاری فناوری موجود با متریال جدید، بررسی دستگاه دیگری را ضروری می‌کند.

خرید دستگاه دوم یا انتخاب توان بالاتر باید براساس ظرفیت موردنیاز و حجم واقعی سفارش‌ها انجام شود.

اطلاعات لازم برای انتخاب و سفارش دستگاه حکاکی لیزری

برای بررسی دقیق مدل و تجهیزات مناسب، بهتر است مشخصات متریال و شرایط تولید پیش از ثبت سفارش آماده باشند:

• جنس، آلیاژ و پوشش سطح قطعه
• ابعاد قطعه و محدوده موردنیاز حکاکی
• نوع عملیات شامل مارکینگ سطحی، حذف پوشش یا حکاکی عمقی
• فایل طرح، لوگو، شماره سریال یا کد شناسایی
• عمق، وضوح یا کنتراست موردانتظار
• تعداد قطعات در هر سفارش یا شیفت کاری
• شرایط نصب، برق و فضای کارگاه
• نیاز به تجهیزات جانبی مانند روتاری، فیکسچر یا لنز اضافی

این اطلاعات در کنار نتیجه تست نمونه، مبنای بررسی فناوری، توان، ساختار و تجهیزات مناسب دستگاه قرار می‌گیرند.
