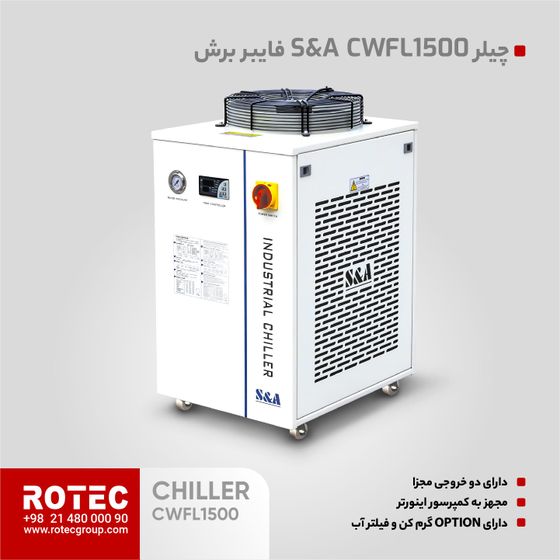

چیلر مدل CWFL1500

چیلرهای سری CWFL، چیلرهای چندمنظوره‌ای هستند که می‌توانند سورس لیزرهای فایبر را با استفاده از کاهش و افزایش دمای سیستم کنترل به‌ صورت هم‌زمان در محدوده تعیین شده کنترل کنند.

با توجه به نوع هد و سورس لیزر، نوع سیستم گردش آب نیز تعیین می‌گردد؛ انواع سیستم‌های مختلف چیلر شامل 30w dc، 50w dc،100w dc ، پمپ دیافراگم، پمپ (SS centrifugal , multistage) است.

به طور مثال چیلر مدل CWFL1500BN با استفاده از پمپ (SS centrifugal , multistage) طراحی شده است که در ولتاژ 220 ولت 60 هرتز کاربرد مناسبی دارد.

این چیلرها با ظرفیت خنک‌کنندگی 0.6 الی 30 کیلووات است که در سورس‌ لیزرهای مختلف، سورس دستگاه cnc، ابزارهای پزشکی، تجهیزات آزمایشگاهی و … به کار می‌رود.

مشخصات چیلر دستگاه لیزر

• دارای خنک‌کننده محیطی
• دقت کنترل دما در حدود ℃5±
• مجهز به 2 حالت کنترل دمای خودکار قابل اجرا در زمان‌های مختلف به همراه تنظیمات و عملکردهای نمایش مختلف
• دارای دو تنظیم‌کننده دما برای ایجاد دمای مطلوب آب برای سورس و هد لیزر
• دارای فیلتر جذب یون بر وفق عملکردهای تستی برای نیازهای عملیاتی سورس لیزر
• عملکردهای چندمنظوره اعلام خطا و محافظت:
• محافظ تاخیر در زمان روشن شدن کمپرسور
• حفاظت در برابر جریان بیش از حد کمپرسور
• آلارم افزایش یا قطع جریان آب؛ افزایش/ کاهش دما
• مجهز به اعلام خطا در جریان آب جهت حفاظت سورس لیزر
• استانداردهای متفاوت از جمله CE، RoHS و REACH
• دارای option گرم‌کن و فیلتر آب
• مجهز به فشارسنج و شیر تخلیه‌ی آب
• دارای 2 ورودی و 2 خروجی آب جهت اتصال به سورس و هد لیزر
• مجهز به نمایش‌گر میزان آب چیلر

آموزش‌های مرتبط با این قطعه

چیلر وظیفه‌ی خنک کردن تیوب و کنترل دمای آب را دارد و و به طور مستقیم با سلامت تیوب در ارتباط است و نقص در چیلر شاید منجر به نقص در تیوب دستگاه شما شود. شما می‌توانید برای یادگیری سرفصل‌های زیر به صفحه ویدیو آموزشی در مورد چیلر دستگاه لیزر مراجعه نمایید:

• تنظیمات دما و نکات نگهداری
• تشخیص اصل بودن چیلر
• نوع و میزان آب چیلر
• آشنایی با ارورهای چیلر و رفع آن

تعمیر چیلر دستگاه لیزر

شرکت روتک آماده ارائه خدمات و تعمیرات چیلر لیزر را در موارد زیر دارد:

• تعمیرات برقی شامل رله و کنترلر و …
• تعویض پمپ آب
• تعمیر سنسور فشار آب چیلر
• تعمیر برد کنترلر چیلر

نکته: کنترلر چیلرهای شرکت روتک توانایی نمایش ارورهای مربوط به دما و ایراد‌های مربوط را دارد و هر کدام مربوط به قطعه‌ای از چیلر شما خواهد بود. به طور مثال ارور E4 مربوط به نقص در سنسور دمای محیط است که نیاز به تعویض این سنسور وجود دارد. این ایرادها را می‌توانید در سایت ما ملاحظه کنید و خودتان برای رفع آن اقدام کنید.

برای این که چیلر لیزر شما به مشکلی برنخورید نکات زیر را مد نظر داشته باشید: لطفا هر 6 ماه یکبار آب مقطر چیلر خود را تعویض کنید. در زمستان‌ها به دلیل کاهش دما و احتمال یخ زدن آب در داخل چیلر از مقدار کمی ضد یخ برای جلوگیری از این اتفاق استفاده می‌کنیم. این مقدار در حدود 70-50 cc است. اگر برای مدت طولانی از دستگاه خود استفاده نمی‌کنید حتما آب آن را خالی کنید. هرگز دستگاه را بدون آب روشن نکنید. سعی کنید تا حدود 20 سانتی‌متر از اطراف چیلر را خالی بگذارید. برای آشنا شدن با انواع ارورهای چیلر دستگاه لیزر و نحوه مراقبت و نگهداری از چیلر لیزر مقاله‌های مرتبط سایت ما را مطالعه بفرمایید. مقاله تنظیم دمای چیلر دستگاه لیزر را مطالعه کنید تا با تنظیمات دقیق آشنا شوید. شما نیازی به بررسی فشار گاز یا روغن کمپرسور ندارید مگر این که کارکرد کمپرسور نسبت به شرایط قبلی بیشتر شده و ضریب خنک کنندگی مناسبی نداشته باشد. کمپرسور خود به تنهایی شامل موتور اصلی، پیستون متراکم کننده، میل لنگ، کوپلینگ و قطعاتی از این قبیل است که نیازی به سرویس خاصی ندارند و در انتهای عمر قطعات، می‌بایست توسط کارشناسان فنی مربوطه تعویض شوند. آب مقطر موجود در باطری‌سازی‌ها حاوی چند درصد اسید است و امکان خورندگی در لوله‌ها و مخزن به وجود خواهد آمد. پس حتما از آب مقطر چند بار دیونیزه که قابل تهیه در داروخانه‌ها و لوازم پزشکی است استفاده کنید. انواع چیلر‌های لیزر: بهتر است بدانید که چیلرهای دستگاه لیزر بر دو مدل اصلی طبقه بندی می‌شوند: 1- مدل جذبی 2- مدل تراکمی مدل مورد استفاده در دستگاه‌های لیزر از نوع تراکمی است. در مقایسه کلی ضریب عملکرد در چیلرهای جذبی حدود 0.7 و در چیلرهای تراکمی حدود 4 است و از طرفی هزینه محاسبه شده برای تولید سرما در تراکمی تقریبا 20 درصد مدل‌های جذبی است.

اجزای چیلر تراکمی دستگاه لیزر شامل موارد زیر است:

• کمپرسور
• لوله‌های رانش گاز
• کندانسور
• شیر برقی
• لوله‌های مکش
• اپراتور
• ماده مبرد
• وسایل اندازه‌گیری
• ترموستات
• پمپ آب چیلر
• کنترلر چیلر
• واترپرشر یا سنسور آب
• سنسور دمای آب
• سنسور دمای محیط

کمپرسور به لوله‌های رانش و مکش گاز متصل است. لوله‌های رانش گاز که معمولا دارای فشار حدودی 220PSI است گاز را به داخل کندانسور هدایت می‌کنند. در کندانسور قطر لوله‌ها افزایش یافته و موجب افت فشار گاز و جذب حرارت از مایع داخل مخزن می‌شود. این لوله‌ها به نام لوله‌های موئین شناخته می‌شوند. گاز خارج شده از کندانسور که بیشترین حالت مایع به خود گرفته وارد اپراتور یا تبخیر کننده می‌شود. شیر برقی در این قسمت ورود و خروج گاز به داخل کندانسور را کنترل می‌کند. در برخی چیلرهای تراکمی زمان روشن و خاموش شدن کمپرسور از فشار گاز داخل لوله‌ها تعیین می‌شود. لازم به ذکر است لوله‌های مکش نیز دارای فشار 40PSI هستند؛ لذا در صورت کاهش فشار لوله‌های HP یا رانش یا افزایش فشار لوله‌‎های مکش یا LP، کمپرسور روشن و در حالت معکوس خاموش می‌شود.

تعویض آب چیلر

همان‌طور که گفتیم چیلر وظیفه‌ی خنک کنندگی تیوب را دارد که این وظیفه با به جریان در آوردن آب داخل تیوب و کنترل دمای این آب انجام می‌پذیرد پس آب چیلر نقش تعیین کننده‌ای را در تنظیم دما و سلامت تیوب دارا است و نوع این آب نیز از اهمیت بالایی برخوردار است. آب مورد استفاده در چیلر باید از نوع مقطر و پزشکی باشد به این دلیل که میزان ذرات و املاح در آب مقطر کمترین میزان ممکن است و به آن صورت سبب گرفتگی لوله‌ها، مخزن و خود تیوب نخواهد شد.

کاربرد چیلر دستگاه لیزر چیست؟

چیلر دستگاه لیزر سیستم خنک کننده تیوب لیزر است که با گردش جریان آب و خنک کردن آن توسط تراکم گاز داخل کمپرسور گرمای حاصل از فوتون‌های تیوب لیزر را خارج می‌سازد. عدم کارکرد صحیح این قسمت کارکرد ماشین را به سرعت مختل و تیوب شیشه‌ای را دچار مشکل می‌کند، لذا انتخاب چیلر با توان خنک کنندگی مناسب از اهمیت زیادی برخوردار است. چیلر لیزر سیستم خنک کننده تیوب لیزر است که با گردش جریان آب و خنک کردن آن توسط تراکم گاز داخل کمپرسور گرمای حاصل از فوتون‌های تیوب لیزر که می‌تواند موجب شکسته شدن شیشه تیوب شود را خارج می‌سازد. عدم کارکرد صحیح این قسمت کارکرد ماشین را به سرعت مختل و تیوب شیشه‌ای را دچار مشکل می‌کند، لذا انتخاب چیلر با توان خنک کنندگی مناسب از اهمیت زیادی برخوردار است.

از طرفی کیفیت پایین چیلر‌ها و مدل‌های تقلبی به راحتی و مشابه مدل اصلی در بازار موجود هستند لذا باید به نکاتی از جمله هولوگرام شرکت S&A و سریال مندرج در پشت دستگاه توجه داشت. چیلر به شکل نرمال نیازی به سرویس ندارد چرا که کمپرسور داخل محفظه است و هیچ گونه گرد و خاکی به آن وارد نمی‌شود ولی برای کاهش تلفات و همچنین مصرف برق بهتر است با توجه به میزان گرد و غبار محل کار دستگاه داخل چیلر را به وسیله‌ی باد تمیز کنید. برای عدم بروز مشکل حتما از وجود و سالم بودن سیستم فشار آب اطمینان حاصل نمایید. کارکرد چیلر مانند آب سرد کن ولی به شکل صنعتی و قوی‌‌تر است بدین صورت که کمپرس کردن گاز موجب کاهش دما شده و چرخش آن داخل لوله‌های عبور کرده از منبع آب موجب کاهش دمای آب می‌شود. این نکته بسیار مهم است که در صورت استفاده از آب کثیف و دارای ذرات معلق موجب سوراخ شدن این لوله‌ها و از کار افتادن پمپ نیز می‌شود.
